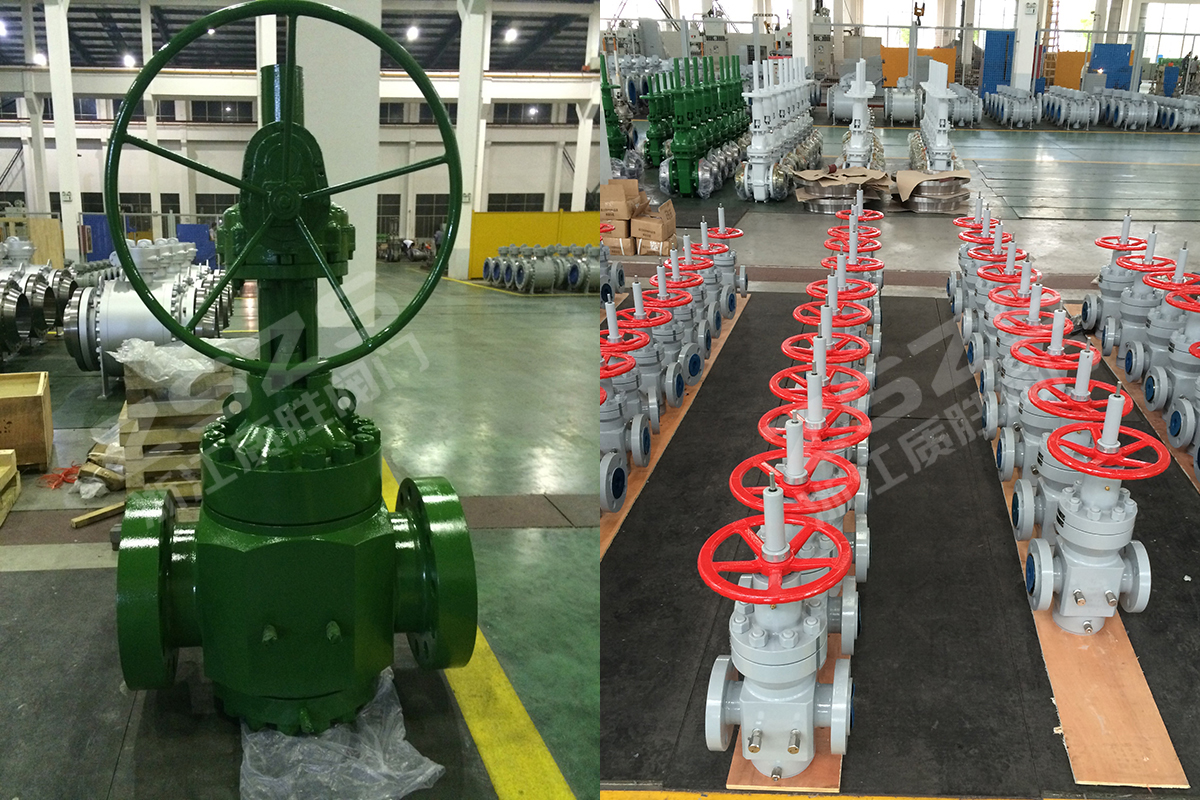

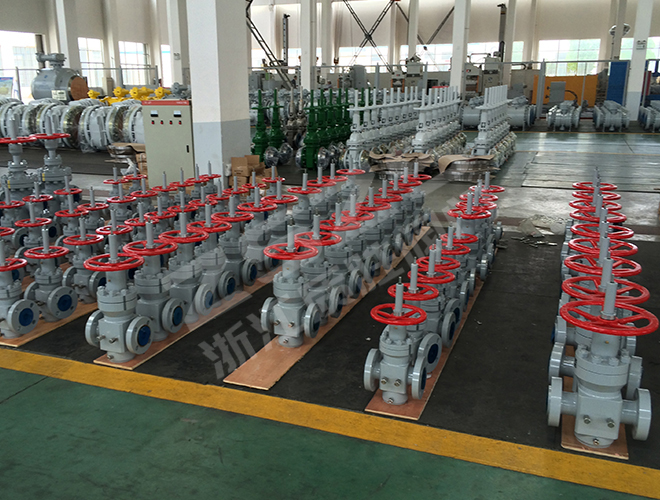

产品名称：全锻高压平板闸阀

产品型号：Z43Y(F，K)、Z543Y(F，K) 、Z943Y(F，K)

产品口径：NPS 1″～NPS 48″

产品压力：600LB～2500LB

产品材质：ASTM A105 等

【结构特点】

1、全锻高压平板闸阀阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清理闸板脏物的作用。阀座采用O行密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封，并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。

2、全锻高压平板闸阀为全通经设计，无论全开或全关闸板始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。

3、全锻高压平板闸阀的阀体和阀盖上设计有注脂阀，密封油脂通过阀体上的注脂阀可进入阀座密封面，起到辅助密封作用，合密封更可靠，达到零泄漏，密封油脂通过阀盖上的注脂阀可通过填料隔环注入到阀杆和填料之间起到辅助密封作用，使密封可靠达到零泄漏。

4、全锻高压平板闸阀关闭时能自动卸掉内腔高压，保证使用。

5、全锻高压平板闸阀为全封闭结构，保护性能好，可适应全天候要求，也可以按客户要求开窗带填料压盖。
